規 格
|
輸入電壓
|
輸出電壓
|
不帶機箱尺寸/
重量
|
帶機箱尺寸/重量
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根據客戶要求訂制
|
380V
220V
210V
208V
110V
36V
可根據客戶要求訂制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|
*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的工業機器人專用變壓器。
|
國家標準
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
國際標準
|
IEC 726
|
|
行業標準
|
JB/T 8750-1998
|

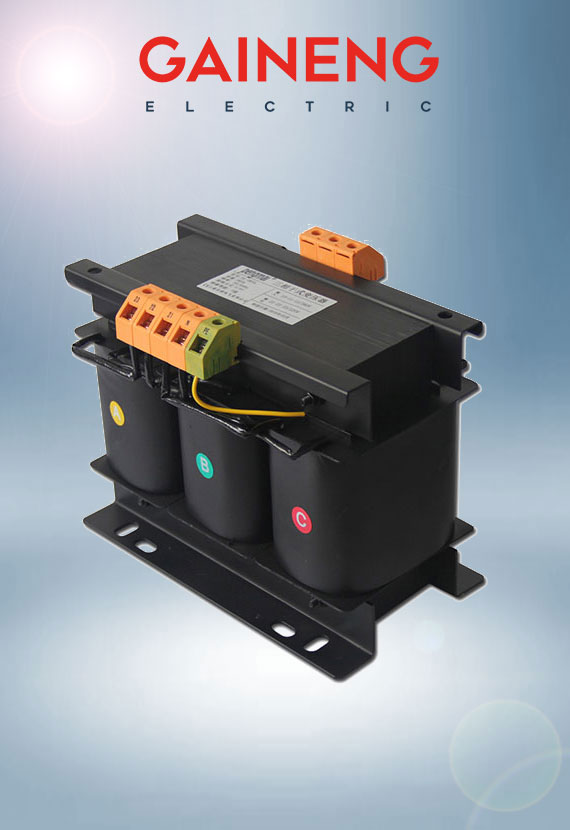

工業機器人專用變壓器結構特點
1.工業機器人專用變壓器(三相隔離變壓器和三相自耦變壓器）可制作成開啟式或防護式，具有損耗低、噪音小、防火性能好和不污染環境等優點。
2.本系列變壓器體積小，安裝方便，工藝美觀，屬于可移動式變壓器。
3.磁場鐵芯采用冷軋取向硅鋼片，鐵軛兩側以工字型和三角鐵烤漆鋼板作夾件，通過螺桿加以緊固。鐵芯材質為進口優質高效的0.35-0.5mm的矽硅鋼片，導線為優質的鋁線或無氧紅銅，有效降低產品運行時的損耗，確保產品的穩定性。生產中過程采用真空絕緣漆并使用F級絕緣材質，大降低了絕緣耐壓隱患，極大的提高了產品安全性及使用壽命。
4.產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便宜安裝電源線路。
5.必要時可按用戶要求增加電壓儀表、電流儀表、溫控表、轉換開關、底部移動輪等裝置。
工業機器人專用變壓器產品國家標準:
JB/T 3924-1999 GB/T 18494.1-2001 GB/T 10228-1997 GB 6450-1986 GB 19212.1-2003
工業機器人變壓器|機器人控制柜變壓器性能
具有性能優良，工作可靠，適用性廣等特點；且在額定負載下能長期工作，是一種理想的變壓電源,具有隔離 濾波 抗干擾 屏蔽信號 降低零地電壓等功能。
工業機器人變壓器|機器人控制柜變壓器應用行業
工業、農業、交通、郵電、軍事、鐵路、進口設備，機器人,科研進出口設備,數控機床,機械設備,實驗室。機器人專用變壓器（380V變壓器）主要用于各種機器人設備生產廠家、進出口設備、精密機床、UPS、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用，SG變壓器系列三相干式變壓器能有效隔離部分諧波，抗干擾性強和安全性好的特點。SG變壓器系列三相干式變壓器是我公司參數西門子公司同類產品最新研制開發數控系列用變壓器，尤其160VA-16KVA之間的三相干式變壓器，它們的外形和安裝尺寸已經標準化，與西門子4AP系列通用，產品符合VDE0550、IEC439、JB5555、GB5226等國際、國家標準，具有體積小、重量輕、維護簡單、運行可靠等優點。設計生產嚴格按照IEC國際標準和相關GB國家標準執行。
工業機器人變壓器|機器人控制柜變壓器系統原理
變壓器是利用電磁感應原理，從而來達到改變交流電壓的裝置。產品參照最新數控伺服系統參數開發而來，常規變壓器的基本作用就是改變輸入于輸出電壓，讓世界各國間不同電網電壓的設備，能通過小型變壓器的電壓轉換達到各國都能匹配通用的目的。主要構件是初級線圈、次級線圈和鐵心（硅鋼片）。在電器設備和無線電路中，常用作升降電壓、匹配阻抗，安全隔離等。變壓器是一種靜止的電磁裝置，變壓器可將一種電壓的交流電能變換為同頻率的另一種電壓的交流電能，變壓器的主要部件是一個鐵心和套在鐵心上的兩個或多組線組。變壓器于輸入電源相連的線圈，接收交流電能，稱為一次線組或初級，于負載相連的線圈，送出交流電能，稱為二次線組或次級。
